Der BMW-iDrive-Bildschirm bleibt schwarz, zeigt „No Signal“ oder startet immer wieder neu? Diese drei Symptome sehen ähnlich aus, können aber unterschiedliche Ursachen haben. Je nach Fahrzeug und Infotainmentsystem kommen Display und Bildverbindung, Spannungsversorgung, Headunit, Softwarestand, Fahrzeugkommunikation, ein Verstärker im MOST-Verbund oder eine nachgerüstete MMI-/Android-Lösung infrage.
Deshalb sollte nicht auf Verdacht codiert, geflasht oder ein teures Steuergerät gekauft werden. Dieser Ratgeber zeigt, wie sich der Fehler bei BMW CIC, NBT, NBT EVO und neueren Systemen sinnvoll eingrenzen lässt, welche Beobachtungen für die Diagnose wichtig sind und wann Bimmerfit per Fernzugriff helfen kann. Eine Modellbezeichnung oder ein einzelnes Foto reicht nicht für eine Reparaturzusage.
Schwarzer Bildschirm, „No Signal“ und Neustart unterscheiden

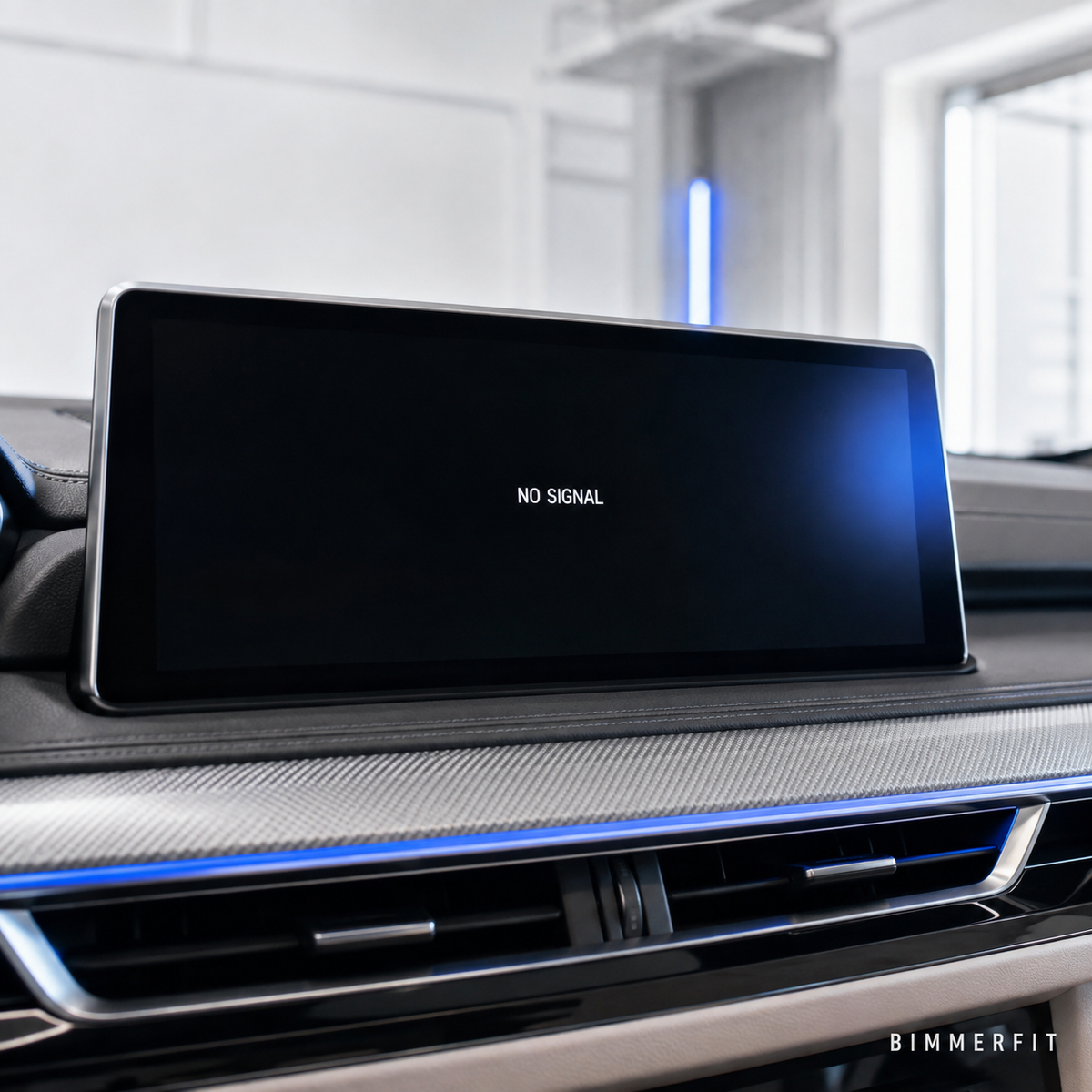

Ein vollständig dunkles Display ohne erkennbare Hintergrundbeleuchtung ist nicht dasselbe wie ein beleuchteter Bildschirm mit der Meldung „No Signal“. Bei „No Signal“ ist das Display häufig grundsätzlich aktiv, erhält aber kein verwertbares Bildsignal von der Headunit. Ein Neustart zeigt sich dagegen oft durch kurzzeitiges Schwarzwerden, ein Startlogo oder die Meldung, dass das Navigationssystem gestartet wird.
Für die erste Einordnung ist wichtig, ob Radio oder Bluetooth-Audio weiterlaufen, der iDrive-Controller reagiert, Tasten beleuchtet sind, Gong- oder PDC-Töne funktionieren und der Fehler dauerhaft oder nur gelegentlich auftritt. Diese Beobachtungen beweisen keine Ursache, helfen aber dabei, Displaypfad, Headunit, Audioverbund und Versorgung getrennt zu prüfen.
Kurzübersicht: Welches Symptom deutet wohin?
| Beobachtung | Mögliche Prüfrichtung | Keine automatische Schlussfolgerung |
|---|---|---|
| Display schwarz, Audio spielt weiter | CID/Display, Hintergrundbeleuchtung, LVDS-/APIX-Verbindung, Softwarezustand | Die Headunit ist nicht automatisch vollständig intakt. |
| „No Signal“ im beleuchteten Display | Bildsignal, Stecker/Kabel, Displaykompatibilität, Headunit-Kommunikation oder Software | Eine Codierung allein ist nicht automatisch die Lösung. |
| Bild und Ton fallen gemeinsam aus | Versorgung, Headunit, Fahrzeugkommunikation, Sicherungen oder interner Defekt | Das Display muss nicht die Ursache sein. |
| System startet in Schleifen neu | Fehlerspeicher, Bordspannung, Softwarestand, angeschlossene Komponenten oder Hardware | Nicht jeder Neustart erfordert dasselbe Update. |
| Fehler erst nach Display-/MMI-Umbau | Originalzustand, LVDS-/APIX-Pfad, Adapter, Stromversorgung und Konfiguration | Die originale Headunit ist nicht automatisch defekt. |
BMW dokumentiert mehrere, klar begrenzte Softwarefälle
BMW Service Information B65 13 13 beschreibt bei bestimmten F-Baureihen und Produktionszeiträumen einen zeitweise leeren Central Information Display mit „NO SIGNAL“. Für genau diesen abgegrenzten Fall nennt BMW einen bestimmten Fehlereintrag, eine Softwareursache, einen Fahrzeugtest mit ISTA und einen definierten Programmierstand. Das Dokument warnt zugleich davor, den beschriebenen Weg auf einen Fall mit zusätzlichem Headunit-Reset-Fehler zu übertragen.
Eine weitere BMW Service Information, SIB 65 15 20, behandelt sporadische Headunit-Neustarts bei ausgewählten Fahrzeugen mit Live Cockpit Professional. Dort trat der Fehler nur während der Navigationsführung mit einer bestimmten 3D-Darstellung auf. Auch hier verlangt BMW zuerst die Ermittlung des I-Levels und bei abweichendem Zustand eine weitere ISTA-Diagnose. Diese Beispiele zeigen: Software kann die Ursache sein, aber ein Bulletin gilt nie automatisch für jedes Fahrzeug mit schwarzem Bildschirm.
Display, LVDS/APIX und Steckverbindung prüfen
Zwischen Headunit und Central Information Display wird das Bild je nach Generation über eine passende Hochgeschwindigkeitsverbindung übertragen. Ein nicht vollständig verriegelter Stecker, beschädigtes Kabel, verbogener Kontakt, falsches Display oder eine unpassende Schnittstellengeneration kann zu einem schwarzen Bildschirm oder „No Signal“ führen. Besonders nach einem Displaytausch, einer Bildschirmvergrößerung oder dem Einbau einer Zusatzbox muss der Signalweg gegen den dokumentierten Originalzustand geprüft werden.
Mechanische und elektrische Prüfungen gehören in fachkundige Hände. Stecker sollten nicht bei eingeschaltetem System wahllos getrennt werden. Wenn der Fehler unmittelbar nach einem Umbau begann, ist ein sauber dokumentierter Rückbau auf die vorher funktionierende Konfiguration oft aussagekräftiger als eine weitere Codieränderung.
Spannungsversorgung und Fahrzeugkommunikation
Eine Headunit benötigt stabile Versorgung, Masse und die vorgesehenen Aufwach- beziehungsweise Kommunikationssignale. Unterspannung, eine schwache 12-Volt-Batterie, Kontaktprobleme, Sicherungen oder ein gestörter Bus können den Start verhindern oder Neustarts auslösen. Die Ruhespannung allein beschreibt den Zustand unter Last nicht vollständig.
Vor einer Programmierung ist eine geeignete externe Spannungsversorgung besonders wichtig. Beide genannten BMW-Unterlagen verlangen für die beschriebenen Programmierwege eine freigegebene beziehungsweise geeignete Spannungsstützung. Ein Flash bei instabiler Spannung kann einen vorhandenen Fehler verschärfen und ist deshalb kein sinnvoller erster Test.
Ton, Gong und MOST-Verbund als Diagnosehinweis
Fehlender Ton kann von der Headunit-Konfiguration, einem externen Verstärker, einer MOST-Unterbrechung, Versorgung oder Hardware kommen. Läuft Audio trotz schwarzem Display weiter, ist das ein nützlicher Hinweis, aber kein Beweis für eine vollständig funktionierende Headunit. Fällt gleichzeitig das gesamte Audiosystem aus, muss der Verbund einschließlich Verstärker und Lichtwellenleiter mit betrachtet werden.
Nach dem Tausch eines kompatiblen Audioverstärkers kann eine fahrzeugbezogene Anpassung erforderlich sein. Ein beschädigtes Modul oder ein unterbrochener Lichtwellenleiter lässt sich jedoch nicht durch eine beliebige Codierung reparieren. Der Ratgeber zum Tausch und Codieren von BMW- und MINI-Audioverstärkern grenzt Ersatz, MOST-, RAM- und Hardwarefehler genauer ab. Für eine solche Unterscheidung ist ein vollständiger Diagnosebericht hilfreicher als eine einzelne Fehlercode-Zeile.
Fehler nach Android-Display oder MMI-/CarPlay-Box
Zusatzdisplays und MMI-Boxen sitzen häufig im Bild- und Audioweg des Originalsystems. Nach einem Einbau können ein vertauschter oder nicht eingerasteter Bildstecker, falsche DIP-/Geräteeinstellungen, ungeeignete Stromversorgung, ein nicht passendes Displayformat oder eine fehlerhafte Umschaltung das Originalbild beeinträchtigen. Bimmerfit kann nicht jede Zubehörhardware und deren Verkabelung aus der Ferne beurteilen.
Für die Diagnose sollte klar dokumentiert werden, ob der originale BMW-Bildschirm vor dem Umbau funktionierte, ob das Zubehörmenü erreichbar ist und ob das Originalsystem nach fachgerechtem Rückbau wieder erscheint. Probleme einer nachgerüsteten MMI-Box sind von einer originalen CarPlay-Freischaltung für NBT EVO zu unterscheiden. Der Ratgeber zu CarPlay-Verbindungs- und Splitscreen-Problemen behandelt weitere klar abgegrenzte Fälle.
Nach Headunit- oder Displaytausch: Teilepassung vor Codierung
Wurde CIC, NBT, NBT EVO oder das Display ersetzt, müssen Teilenummer, Hardwarestand, Anschlüsse, Software, Bildschirmgeneration, Auflösung und Fahrzeugausstattung zusammenpassen. Eine äußerlich passende Einheit ist nicht automatisch kompatibel. Bei einer gebrauchten Headunit kommen außerdem Fahrzeugzuordnung und vorhandene rechtmäßige Freischaltungen hinzu.
Der Ratgeber BMW Headunit oder Navi nach dem Tausch erklärt diese Prüfung ausführlich. Für ein bereits eingebautes, kompatibles und diagnostisch erreichbares Gebrauchtteil gibt es den Service zur Headunit-Anpassung. Eine vollständig tote oder intern beschädigte Einheit kann dagegen Hardwarearbeit oder Einsendung erfordern.
Warum ein Kartenupdate den schwarzen Bildschirm nicht repariert
Kartenmaterial, Headunit-Software und Fahrzeugcodierung sind getrennte Ebenen. Ein Navigationskarten-Update aktualisiert die zum System passende Karte; es repariert weder eine unterbrochene Displayverbindung noch eine ausgefallene Headunit. Ebenso ist ein NBT-EVO-Softwareupdate nur dann sinnvoll, wenn System, Hardwarestand, Fehlerbild und Zielsoftware vorher geprüft wurden.
Die sichtbare Kartenbezeichnung kann bei der Einordnung von CIC, NBT oder NBT EVO helfen. Sie beweist aber nicht, ob der aktuelle Fehler von Software, Hardware oder Verkabelung verursacht wird. Wie sich die Generationen unterscheiden, erklärt der BMW-Headunit- und NBT-EVO-Ratgeber.
Welche Angaben eine Remote-Diagnose benötigt
- BMW-Modell, Baureihe, Produktionsmonat und die letzten sieben VIN-Stellen
- genauer Zeitpunkt und Ablauf des Fehlers: dauerhaft, sporadisch, kalt, warm oder nur bei Navigation
- Foto oder kurzes Video von schwarzem Display, „No Signal“, Startlogo oder Neustartfolge
- Angabe, ob Radio, Bluetooth, Gong, PDC, Controller und Lenkradtasten weiter funktionieren
- vollständige Diagnose mit Steuergeräteerreichbarkeit und Fehlerdetails statt nur eines gekürzten Codes
- Fotos der Versionsanzeige und der Teilenummern, soweit erreichbar
- Informationen zu kürzlichem Batteriewechsel, Unterspannung, Programmierung, Headunit-/Displaytausch oder Zubehörumbau
- Bestätigung, ob das Fahrzeug mit dem vorgesehenen Diagnosekabel stabil erreichbar ist
Für viele BMW-F- und G-Baureihen wird ENET verwendet; ältere E-Baureihen können K+DCAN oder eine andere Schnittstelle benötigen. Der Kabel-Ratgeber hilft bei der Vorbereitung.
Wann Bimmerfit remote helfen kann
Eine BMW-Remote-Diagnose mit ISTA kann sinnvoll sein, wenn Fahrzeug und betroffene Steuergeräte über eine bestätigte Schnittstelle erreichbar sind. Dann lassen sich Identifikation, Fehlerzustand, Softwarestand und Kommunikation strukturiert prüfen. Ergibt die Diagnose einen passenden, fahrzeugbezogenen Software- oder Codierweg, wird dessen Umfang vor der Durchführung separat bestätigt.
Remote-Arbeit ist nicht geeignet, um gebrochene Leitungen, fehlende Versorgung, beschädigte Displays, intern ausgefallene Headunits oder fehlerhaft eingebaute Zubehörhardware zu reparieren. In diesen Fällen nennt die Vorprüfung den sinnvolleren Werkstatt-, Teile- oder Einsendeweg, statt eine nicht erfolgversprechende Codierung zu verkaufen.
Häufige Fragen zu schwarzem BMW-iDrive-Bildschirm
Kann ich iDrive einfach neu starten?
BMW beschreibt Neustartmöglichkeiten modell- und systemabhängig in Kundenhilfe und Betriebsanleitung. Ein einmaliger Neustart kann einen vorübergehenden Bedienfehler eingrenzen, ersetzt aber bei wiederholtem Ausfall keine Diagnose. Verwende nur den für dein Fahrzeug beschriebenen Bedienweg.
Bedeutet „No Signal“, dass die Headunit defekt ist?
Nein. Die Meldung zeigt, dass das Display kein passendes Bildsignal verarbeitet. Ursache können Headunit, Software, Display, Kabel, Stecker, Kompatibilität oder ein nachgerüstetes Gerät sein.
Hilft Codieren bei jedem schwarzen Bildschirm?
Nein. Codierung kann nur eine passende Fahrzeugkonfiguration korrigieren. Fehlende Spannung, beschädigte Hardware und falsche Verkabelung werden dadurch nicht repariert.
Warum startet mein iDrive immer wieder neu?
Möglich sind Softwarezustand, Bordspannung, angeschlossene Komponenten, Kommunikation oder ein interner Hardwarefehler. BMW-Bulletins zeigen einzelne definierte Softwarefälle, dürfen aber nicht ohne Modell-, Ausstattungs-, Fehler- und I-Level-Prüfung übertragen werden.
Kann ein NBT-EVO-Update das Problem lösen?
Nur wenn die Diagnose für genau dieses Fahrzeug einen passenden Softwarefehler und einen geeigneten Zielstand ergibt. Ein Update auf Verdacht ist wegen Spannungs-, Kompatibilitäts- und Abbruchrisiken nicht sinnvoll.
Ist eine Ferndiagnose möglich, wenn gar kein Steuergerät antwortet?
Wenn Fahrzeugzugang oder Headunit nicht diagnostisch erreichbar sind, sind die Möglichkeiten begrenzt. Dann müssen zunächst Versorgung, Sicherungen, Verkabelung, Buskommunikation und Hardware vor Ort geprüft werden.
Technische Quellen und nächster Schritt
Die technische Einordnung stützt sich unter anderem auf die bei der US-Verkehrsbehörde veröffentlichten BMW-Unterlagen SI B65 13 13 zu „CID blank / NO SIGNAL“ und SIB 65 15 20 zu bestimmten Headunit-Neustarts. BMW stellt zusätzlich eine Kundenhilfe mit Betriebsanleitung, Rückruf- und Servicewegen bereit. Für professionelle Diagnose- und Programmierarbeiten gelten die technischen Anforderungen des BMW Aftersales Online System. Bimmerfit ist ein Angebot des unabhängigen Dienstleisters Altin & Yaman GbR und weder Teil der BMW AG noch von ihr autorisiert.
